Nguyên lý hoạt động của bơm bánh răng

Cập nhật: 02/05/2019

Bơm bánh răng là sản phẩm không thể thiếu trong các ngành công nghiệp. Cấu tạo bơm bánh răng do bánh răng chủ động và bị động ăn khớp với nhau.
Cấu tạo bơm bánh răng:
Bơm bánh răng chính là dòng bơm thể tích thường được sử dụng trong các hệ thống thuỷ lực có áp suất trung bình nhằm hút các chất lỏng, nhiều nhớt như: dầu, nhựa đường. Ngoài ra, bơm bánh răng được dùng làm bơm sơ cấp trong các hệ thống thuỷ lực có áp suất cao.

Cấu tạo bơm bánh răng đơn giản, dễ chế tạo, chịu được quá tải trong thời gian ngắn. Chính vì thế, bánh bơm răng được sử dụng rộng rãi trong nhiều lĩnh vực.

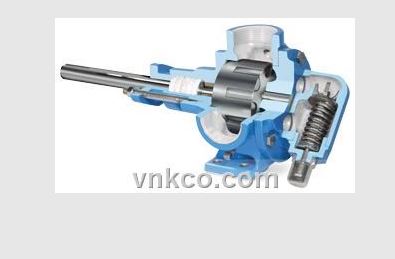

Cấu tạo bơm bánh răng

Cấu tạo bơm bánh răng bằng bánh răng chủ động và bánh răng bị động ăn khớp với nhau, cùng nằm trong vỏ bơm. Răng của các bánh răng được chế tạo thành các dạng răng thẳng, nón chữ V hoặc xoắn ốc.

Nguyên lý làm việc của bơm bánh răng:
Bơm bánh răng được làm việc theo nguyên lý dẫn và nén chất lỏng trong một thể tích kín có dung tích thay đổi. Từ cấu tạo bơm bánh răng ta có quy trình làm việc của bánh bơm răng được diễn ra như sau:

– Bánh răng sẽ chủ động nối với trục của bơm quay, kéo bánh răng bị động chạy theo. Chất lỏng trong các rãnh răng sẽ được vận chuyển từ khoang hút đến khoang đẩy vòng theo vỏ bơm. Khoang hút được ngăn cách kín với khoang đẩy.

Nguyên lý làm việc của bơm bánh răng

– Quá trình đẩy được diễn ra khi bánh răng vào khớp ở khoang đẩy, sau đó chất lỏng ở khoang đẩy bị ép và dồn vào đường ống đẩy. Song song lúc này, tại khoang hút có một cặp bánh răng ra khớp. Dung tích của khoang hút được dẫn ra, áp suất ở khoang hút bị giảm. Và chất lỏng sẽ bị hút vào buồng hút.

Theo nguyên lý dẫn nén chất lỏng, áp suất ở bơm chỉ phụ thuộc vào tải nếu bơm kín tuyệt đối. Vì thế, van an toàn sẽ được đặt lên ống đẩy. Nếu ống đẩy bị tắc hay áp suất vượt quá mức quy định thì van sẽ tự mở cho chất lỏng trở về bề mặt hút.

Bơm bánh răng ăn khớp trong và ngoài khác nhau như thế nào?
Bơm bánh răng hiện nay có hai loại là: bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong.

Bơm bánh răng ăn khớp ngoài được cấu tạo rất đơn giản, hiệu suất làm việc ổn định. Bơm bánh răng ăn khớp ngoài sử dụng bằng nhiều nguyên liệu khác nhau, sử dụng trong các lĩnh vực vận chuyển nhiên liệu có tính ăn mòn cao.

Bơm bánh răng ăn khớp ngoài gồm các thành phần cấu trúc là: đường hút, kẽ chân răng hút dầu, trục dẫn động, đường đẩy ra của dầu, trục bị động, kẽ chân răng hút dầu của bánh răng bị động.

Cấu tạo bơm bánh răng

Bơm bánh răng ăn khớp trong thì có tốc độ quay chậm, giá trị của bơm bánh răng ăn khớp trong thấp gấp 6 lần so với bơm bánh răng ăn khớp ngoài. Bơm bánh răng ăn khớp trong thường được sử dụng để vận chuyển các dung dịch đặc, có độ nhớt cao như mật mía, mật ong, dầu FO…

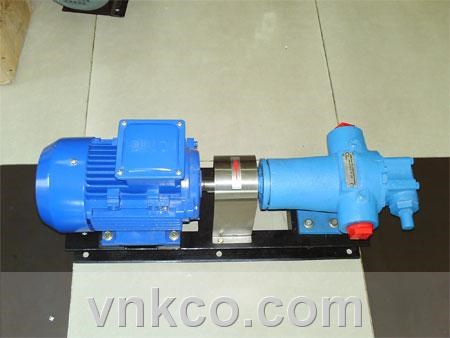

Công ty TNHH V.N.K là địa chỉ bán bơm bánh răng uy tín, chất lượng trên toàn quốc. Bơm bánh răng tại Công ty TNHH V.N.K được bày bán với hai loại: bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong. Sản phẩm bơm bánh răng ở đây có nhiều ưu điểm vượt trội các loại bơm bánh răng khác, có kết cấu đơn giản, dễ chế tạo. Bơm bánh răng độc quyền của Công ty TNHH V.N.K có độ tin cậy cao, làm hài lòng nhiều khách hàng với chất lượng sản phẩm và dịch vụ chăm sóc, bảo trì, bảo dưỡng tận tình, chu đáo.
